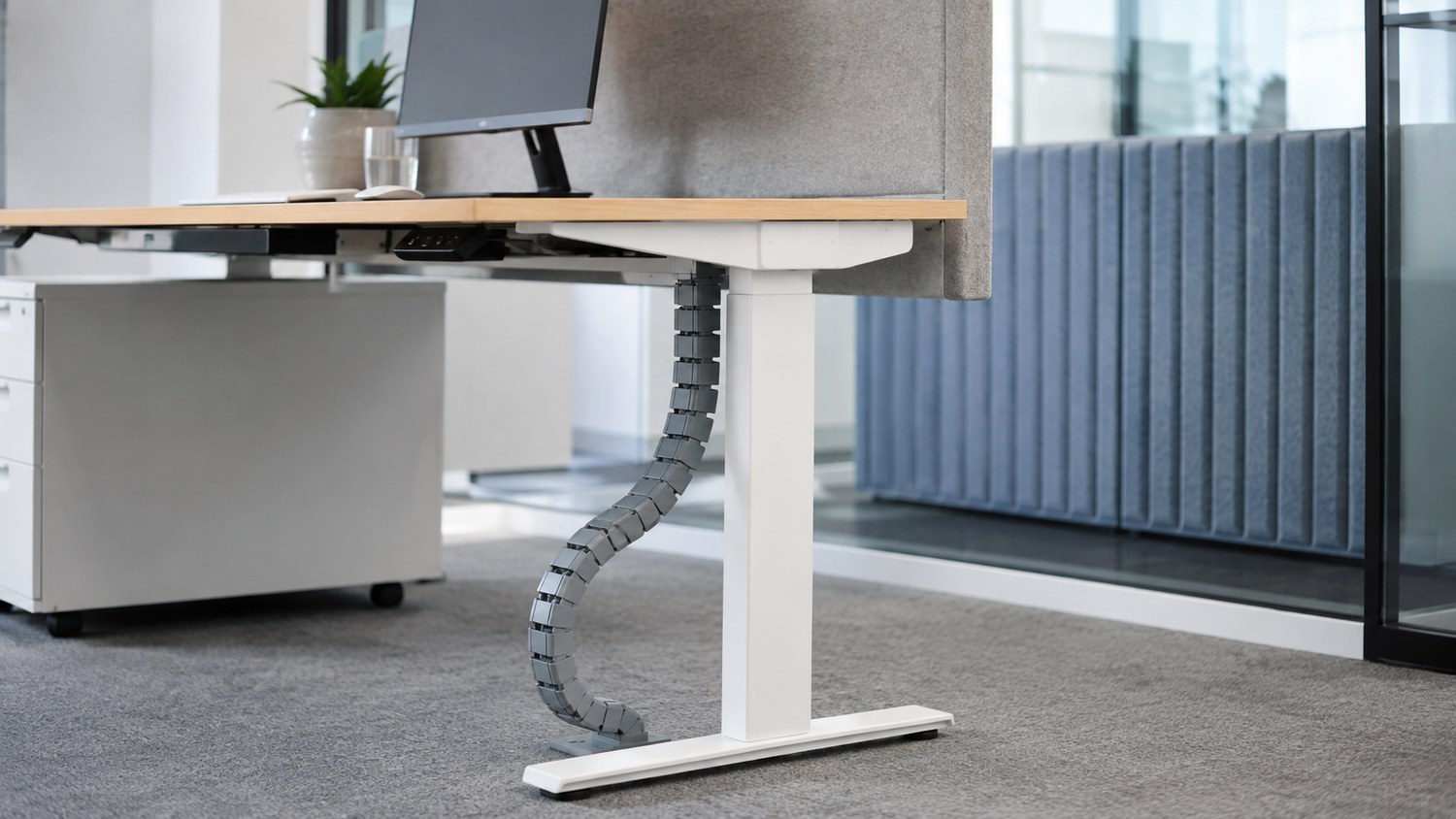

Jak dobrać pionowy kanał kablowy do zakresu wysokości biurka?

Pionowy kanał kablowy należy dobrać do rzeczywistej drogi między punktem mocowania pod blatem a podłogą, sprawdzonej w najniższym i najwyższym używanym położeniu biurka. Sama wartość maksymalnej wysokości stelaża nie wystarczy. Liczą się również grubość blatu, miejsce wyprowadzenia przewodów, położenie gniazdka oraz sposób, w jaki kanał układa się przy opuszczaniu stanowiska.

Dobrze dopasowany kanał nie napina przewodów po podniesieniu blatu i nie tworzy przypadkowej, rozległej pętli w dolnym położeniu. Powinien prowadzić wiązkę w przewidywalnym miejscu, pozostawiać jej swobodę ruchu i omijać stopy stelaża, kolana oraz kółka fotela. Poniższy poradnik pokazuje, jak wykonać pomiary, porównać dwa skrajne ustawienia i zdecydować, czy lepszy będzie kanał o stałej długości roboczej, czy konstrukcja modułowa.

Zakres regulacji biurka a potrzebna długość kanału

Zakres wysokości określa, jak nisko i jak wysoko może znaleźć się blat, lecz kanał nie zawsze zaczyna się na jego górnej powierzchni ani nie kończy dokładnie na poziomie podłogi pod tym samym punktem. Górne mocowanie zwykle znajduje się pod blatem, a dolna część może być odsunięta w stronę gniazdka lub ustawiona bliżej jednej z nóg. Powstaje więc rzeczywista trasa, którą trzeba zmierzyć w konkretnym stanowisku.

W najwyższym położeniu kanał powinien nadal mieć łagodny zapas i nie przenosić siły na przewody, wtyczki ani listwę zasilającą. W najniższym położeniu musi mieć miejsce na kontrolowane zagięcie. Nie powinien wciskać się pod stopę biurka, rozchodzić po przejściu ani tworzyć ciasnych załamań. Dobór polega zatem na znalezieniu długości, która obsłuży oba skrajne ustawienia, a nie wyłącznie pozycję stojącą.

Najpierw ustal dwa punkty trasy

Punkt górny pod blatem

Zacznij od miejsca, w którym uporządkowana wiązka ma opuścić strefę podblatową. Powinno ono znajdować się blisko korytka, listwy zasilającej lub grupy przewodów, ale poza kolumną teleskopową, silnikiem i pozostałymi ruchomymi elementami. Warto też zachować dostęp do mocowania, aby późniejsza zmiana wyposażenia nie wymagała demontażu całego stanowiska.

Punkt dolny przy podłodze

Dolny koniec powinien kierować przewody w stronę zasilania bez przecinania strefy nóg i toru kółek fotela. Jeśli gniazdko znajduje się z boku, kanał może pracować po lekkim skosie, co zwiększa długość rzeczywistej trasy. Dlatego pomiar wykonany wyłącznie pionowo od blatu do podłogi bywa zbyt optymistyczny.

Pomiar w trzech krokach

1. Ustaw blat w najwyższej używanej pozycji. Zmierz elastyczną miarką drogę od planowanego górnego mocowania do dolnego punktu. Prowadź miarkę tak, jak ma układać się kanał, bez sztucznego naprężania jej po prostej.
2. Opuść blat do najniższej używanej pozycji. Sprawdź, ile miejsca pozostaje na łuk kanału oraz w którą stronę może się on bezpiecznie złożyć.
3. Powtórz próbę przy ustawieniach codziennych. Biurko rzadko pracuje wyłącznie na krańcach zakresu. Pozycja siedząca i stojąca powinny pozwalać kanałowi zmieniać kształt płynnie, bez przeskakiwania i zahaczania.

Do wstępnej symulacji można użyć sznurka lub miękkiej taśmy. Taki model pokazuje, czy dolny punkt nie został wybrany zbyt daleko oraz gdzie pojawi się zapas po opuszczeniu blatu. Nie zastępuje testu z przewodami, ale pomaga ocenić geometrię przed wierceniem.

Dlaczego najdłuższy kanał nie zawsze jest najlepszy?

Nadmierna długość nie zwiększa automatycznie bezpieczeństwa instalacji. Przy opuszczonym biurku zbyt długi kanał może utworzyć szeroką pętlę, wejść w przestrzeń fotela albo ułożyć się pod stopą stelaża. Duży zapas utrudnia też utrzymanie jednego kierunku prowadzenia przewodów.

Z drugiej strony kanał dobrany „na styk” może wyprostować się całkowicie przed osiągnięciem najwyższej pozycji. Wtedy dalszy ruch obciąża mocowanie i przewody. Najpraktyczniejsza jest długość pozwalająca na łagodne ułożenie przy podłodze w dolnym położeniu oraz zachowanie niewielkiej swobody w górnym. Konstrukcja z możliwością skracania lub wydłużania ułatwia osiągnięcie takiego balansu.

Pełny zakres techniczny czy zakres faktycznie używany?

Do planowania warto przyjąć pełny zakres, w którym biurko może być realnie używane, także przez inne osoby. Jeśli panel pozwala podnieść blat wyżej niż zwykle, ale ta pozycja nigdy nie służy do pracy, nadal dobrze jest sprawdzić zachowanie przewodów przy maksymalnym ruchu urządzenia. Przypadkowe naciśnięcie przycisku nie powinno prowadzić do wyrwania wtyczki.

Przy stanowisku współdzielonym margines ma większe znaczenie. Różni użytkownicy zapisują inne pozycje, a blat regularnie pokonuje większą część dostępnego zakresu. Kanał powinien więc współpracować z najwyższym ustawieniem, które może zostać wybrane w praktyce, oraz poprawnie składać się przy najniższym.

Długość to nie wszystko: sprawdź pojemność i elastyczność

Przekrój kanału

Przekrój musi pomieścić wiązkę bez wciskania kabli na siłę. Najlepiej zebrać przewody, które rzeczywiście mają przejść w dół, i uwzględnić ich grubość oraz końcówki. Złącza bywają znacznie szersze od samego kabla, co może utrudnić późniejsze przełożenie przewodu przez segmenty.

Liczba i rodzaj przewodów

Jeżeli listwa zasilająca jest zamocowana pod blatem i porusza się razem z nim, w stronę podłogi może schodzić tylko jej przewód zasilający oraz wybrane połączenia. Gdy listwa leży na podłodze, kanał musi pomieścić więcej osobnych kabli. Właściwe rozmieszczenie zasilaczy i nadmiaru długości pod blatem często pozwala zastosować smuklejszy kanał.

Sposób zginania

Segmentowa konstrukcja powinna zginać się przewidywalnie i tworzyć łagodny łuk. Trasa nie może wymuszać ostrych zmian kierunku tuż przy wtyczce. Warto zwrócić uwagę, po której stronie kanał ma się składać i czy w wybranym miejscu ma wystarczająco dużo wolnej podłogi.

Jak połączyć kanał pionowy z organizacją pod blatem?

Pionowy kanał porządkuje odcinek między blatem a podłogą, lecz nie rozwiązuje całej organizacji kabli. Nad nim powinna znajdować się uporządkowana strefa pozioma: korytko, uchwyt lub inne miejsce na listwę zasilającą, zasilacze i nadmiar przewodów. Taki podział pomaga ograniczyć ciężar wiszący na kablach.

Najczytelniejszy układ działa etapami. Przewody urządzeń trafiają pod blat, tam zostają uporządkowane, a tylko potrzebna wiązka schodzi pionowo. Przy wyborze stelaża do biurka warto od razu zaplanować miejsce dla elementów napędu, korytka i górnego mocowania kanału. Pozwala to uniknąć późniejszej kolizji wkrętów z belką lub mechanizmem.

Modułowy kanał UT i ST-KPI - dwa punkty odniesienia

pionowy kanał kablowy UT szary ma długość całkowitą 133 cm i składa się z 40 modułów. Długość można skrócić lub wydłużyć. Przekrój pojedynczego modułu wynosi 5 × 3 cm, a konstrukcja ma metalowy element górny i dolny. Górne mocowanie wykonuje się wkrętami do blatu. Model występuje również w kolorze czarnym.

pionowy kanał kablowy ST-KPI-01 biały ma około 125 cm długości i przekrój 4,5 × 3 cm. Jest wykonany z tworzywa, ma możliwość skrócenia lub wydłużenia i jest mocowany bezpośrednio do blatu. Dostępne są również warianty czarny i szary.

Różnica długości nominalnej nie powinna być jedynym kryterium. UT oferuje większy przekrój pojedynczego modułu i metalowe zakończenia, natomiast ST-KPI-01 jest nieco smuklejszy i ma dodatkowy wariant biały. Ostateczny wybór powinien wynikać z pomiaru trasy, wielkości wiązki oraz kolorystyki stelaża.

Jak dopasować kanał moduł po module?

Jeśli konstrukcja pozwala zmieniać długość, najpierw pozostaw nieco większy zapas i wykonaj test. Podnieś blat powoli do najwyższego ustawienia, obserwując górne mocowanie oraz przewody. Następnie opuść go i sprawdź, czy segmenty tworzą naturalny łuk. Dopiero po takiej próbie warto usuwać moduły.

Zmiany najlepiej wprowadzać stopniowo. Usunięcie zbyt wielu segmentów naraz może sprawić, że kanał przestanie obsługiwać pełny ruch. Po każdej korekcie trzeba ponownie sprawdzić pozycję niską, wysoką oraz dwa ustawienia pośrednie. Przewody powinny poruszać się swobodnie wewnątrz i nie przenosić naprężeń na gniazda.

Bezpieczny test po montażu

1. Odłącz niepotrzebne urządzenia i ułóż przewody w planowanej trasie.
2. Sprawdź, czy zasilacze oraz listwa są stabilnie podparte, a nie zawieszone na kablach.
3. Ustaw biurko nisko i zobacz, gdzie odkłada się zapas kanału.
4. Podnoś blat małymi odcinkami, obserwując oba końce, wtyczki i łuk przy podłodze.
5. Zatrzymaj ruch, jeśli kanał ociera o kolumnę, napina wiązkę lub podchodzi pod stopę stelaża.
6. Po osiągnięciu najwyższej pozycji pozostaw blat na chwilę i ponownie oceń wszystkie połączenia.
7. Wykonaj kilka pełnych cykli, zanim stanowisko zacznie być używane regularnie.

Test trzeba powtórzyć po dodaniu monitora, zmianie komputera, przeniesieniu listwy lub przestawieniu biurka względem gniazdka. Każda z tych zmian może wpłynąć na grubość wiązki albo długość potrzebnej trasy.

Najczęstsze błędy podczas doboru

• Porównywanie tylko długości katalogowej. Bez pomiaru punktów mocowania nie wiadomo, jak kanał ułoży się w konkretnym wnętrzu.
• Pomiar przy jednej wysokości. Poprawne ułożenie w pozycji siedzącej nie gwarantuje swobody po podniesieniu blatu.
• Brak miejsca na dolny łuk. Kanał może mieć właściwą długość, ale nadal kolidować z fotelem lub stopą stelaża.
• Zbyt duża liczba kabli. Przepełnione segmenty ograniczają ruch i sprzyjają ostrym zagięciom.
• Pozostawienie zasilaczy w pionowej części. Ciężkie elementy powinny mieć własne podparcie, zamiast obciążać przewody.
• Montaż przy ruchomym mechanizmie. Kanał musi omijać teleskopowe kolumny, silniki i elementy belki.
• Brak ponownego testu po zmianie sprzętu. Nowy przewód może zmienić zachowanie całej wiązki.

Dobór kanału w różnych układach stanowiska

Biurko z listwą zasilającą pod blatem

To układ, w którym większość przewodów urządzeń pozostaje w części poruszającej się razem z blatem. Do kanału pionowego trafia przede wszystkim odcinek łączący listwę z gniazdkiem oraz ewentualne przewody prowadzące do sprzętu ustawionego poza biurkiem. Wiązka może być dzięki temu mniejsza, ale nadal musi mieć zapas na pełne podniesienie. Punkt górny warto wybrać blisko wyjścia z korytka, aby nie tworzyć luźnego odcinka między organizacją poziomą i pionową.

Biurko ustawione daleko od ściany

Gdy stanowisko stoi w otwartej przestrzeni, przebieg kanału jest mocniej widoczny i częściej przecina drogę między blatem a gniazdkiem. Pomiar powinien uwzględniać odsunięcie dolnego punktu, a nie tylko wysokość. Warto również sprawdzić trasę komunikacyjną wokół biurka. Kanał ułożony poprawnie technicznie może nadal przeszkadzać, jeśli jego dolny łuk wchodzi w przejście.

Małe biurko w domowym gabinecie

Przy niewielkim blacie każdy element pod stanowiskiem jest bardziej odczuwalny. Smuklejszy kanał może wyglądać dyskretniej, lecz jego przekrój musi odpowiadać liczbie przewodów. Zamiast wciskać całą instalację do małej przestrzeni, lepiej ograniczyć pionową wiązkę przez zamocowanie listwy i zasilaczy pod blatem. Dolny łuk powinien składać się po stronie, która nie koliduje z nogami ani fotelem.

Stanowisko dla kilku użytkowników

Współdzielone biurko regularnie przechodzi między różnymi wysokościami, dlatego nie należy dopasowywać kanału tylko do ustawienia jednej osoby. Test powinien obejmować zapisane pozycje wszystkich użytkowników oraz skrajne ustawienia dostępne z panelu. W tym zastosowaniu szczególnie przydatna jest możliwość stopniowej korekty długości po zamontowaniu i uporządkowaniu kompletnej wiązki.

Checklista przed wierceniem otworów

• Czy znane są najniższa i najwyższa pozycja, do których blat może dojechać podczas normalnej obsługi?
• Czy punkt górny omija belkę, napęd, kolumny teleskopowe i istniejące wkręty?
• Czy przewidziano osobne miejsce na listwę zasilającą, zasilacze i nadmiar długości?
• Czy dolny łuk nie wejdzie pod stopę stelaża, fotel ani w ciąg komunikacyjny?
• Czy rzeczywista wiązka mieści się w przekroju kanału bez wciskania?
• Czy końcówki przewodów da się przeprowadzić i później wyjąć bez rozbierania całego stanowiska?
• Czy wybrana długość zachowuje swobodę w górnym położeniu i nie tworzy nadmiernej pętli w dolnym?
• Czy dostęp do górnego mocowania pozostanie możliwy po ustawieniu biurka przy ścianie?

Przejście tej listy przed montażem pomaga oddzielić trzy różne decyzje: wybór długości, wybór miejsca oraz organizację samej wiązki. Dopiero ich połączenie daje układ, który działa w pełnym zakresie wysokości i pozostaje wygodny po zmianie wyposażenia.

FAQ - dobór pionowego kanału kablowego

Czy długość kanału powinna być równa maksymalnej wysokości biurka?

Nie. Potrzebną długość wyznacza droga od punktu mocowania pod blatem do dolnego punktu przy podłodze. Znaczenie ma także odsunięcie w bok i sposób składania kanału w dolnym położeniu.

W której pozycji najlepiej mierzyć kanał?

Pomiar trzeba wykonać co najmniej w pozycji najwyższej i najniższej, a następnie sprawdzić typowe ustawienia siedzące i stojące. Tylko taki test pokazuje zachowanie kanału w całym ruchu.

Czy kanał może być dłuższy niż zmierzona trasa?

Niewielki, kontrolowany zapas jest potrzebny, lecz nie powinien tworzyć szerokiej pętli w przejściu. Nadmiar warto dopasować przez zmianę liczby modułów, jeśli wybrany model daje taką możliwość.

Jak sprawdzić, czy przekrój jest wystarczający?

Należy zebrać przewody planowane do prowadzenia w dół i uwzględnić ich końcówki. Wiązka powinna przechodzić bez wciskania i zachować swobodę podczas zginania segmentów.

Czy pionowy kanał zastępuje korytko pod blatem?

Nie. Kanał pionowy prowadzi ruchomy odcinek w stronę podłogi, a korytko porządkuje listwę, zasilacze i nadmiar długości pod blatem. Oba rozwiązania pełnią różne, uzupełniające się funkcje.

Kiedy trzeba ponownie dopasować długość?

Po zmianie wyposażenia, przeniesieniu biurka, zmianie punktu zasilania lub korekcie miejsca mocowania. Warto też skontrolować trasę, gdy kanał zaczyna układać się inaczej niż wcześniej.

Czy kolor ma znaczenie techniczne?

Nie zastępuje prawidłowego pomiaru ani odpowiedniej pojemności. Może jednak pomóc wizualnie połączyć kanał ze stelażem, blatem lub podłogą i ograniczyć wrażenie bałaganu pod stanowiskiem.

Kanał dobrany do ruchu, nie tylko do liczby centymetrów

Najlepszym punktem wyjścia jest obserwacja pełnej drogi blatu. Najwyższa pozycja pokazuje minimalną potrzebną długość trasy, a najniższa ujawnia, czy zapas ma gdzie bezpiecznie się ułożyć. Dopiero później warto porównywać długość nominalną, przekrój, konstrukcję i kolory poszczególnych modeli.

Kanał z możliwością skracania lub wydłużania pozwala precyzyjniej dopasować układ do stanowiska. Nie zwalnia jednak z wykonania testu z pełną wiązką. Płynny ruch, brak naprężeń oraz czytelna trasa poza strefą nóg są ważniejsze niż samo osiągnięcie określonej długości na miarce.
